Выбор насадки для ректификационных и бражных колонн

С проблемой выбора оптимальной насадки рано или поздно сталкиваются все владельцы аппаратов колонного типа. Обычно решение принимают, исходя из рекомендаций производителя колонны или советов на форумах. Проблема в том, что зачастую информация на популярных Интернет-ресурсах не является объективной, поскольку изготовители и продавцы насадок в явной и неявной форме выступают спонсорами постов, в которых нахваливают их детище. В этой статье мы попробуем на основе расчетов объективно оценить свойства самых популярных насадок: спирально-призматической (СПН), регулярной проволочной (сетки Панченкова, РПН) и бытовых металлических мочалок.

При выборе насадки главными критериями являются пропускная и разделительная способность. Немаловажны, конечно, вес и цена. Привяжем все эти показатели друг к другу для понимания, что получаем за свои деньги.

Сразу оговоримся, что разделительная и пропускная способности колонны зависят не только от свойств насадки, но и от других факторов: флегмового числа, мощности нагрева, вертикальности расположения колонны, качества засыпки насадки, теплопотерь и т. д. Поэтому при оценке насадки будем разбирать только её возможности и ограничения, без привязки к конкретному типу или конструкции колонны.

Разделительная способность насадки определяется площадью контактной поверхности между паром и флегмой. Другими словами, площадью поверхности смоченной насадки. Пропускная способность – свободный от насадки и флегмы объем.

Обе эти величины можно определить путем нехитрых расчетов. Сделаем их на примере популярной насадки СПН 3,5. В качестве исходных данных понадобятся следующие характеристики насадки:

• вес одного литра (Р) – 1050 грамм;
• диаметр проволоки (D) – 0,25 мм;
• если насадку травили, нужно учесть глубину травления (Ht) – 0,01 мм и плотность материала (Ro) – 7,9 г/см³;
• примем из экспериментальных данных величину удержания флегмы одним литром насадки (Vf) – 150 см³.

1. В одном литре объема колонны насадка займет (см³):

V = P / Ro;

V = 1050 / 7,9 = 133 см³.

2. Диаметр травленной проволоки равен (мм):

Dt = D — Ht;

Dt = 0,25 — 0,01 = 0,24 мм.

3. Площадь контакта пара с 1 литром смоченной насадки (см²):

S = 20 * ((2V + Vf) / Dt);

S = 20 * (2 * 133 + 150) / 0,24 = 34667 см².

4. Пропускная способность 1 литра смоченной насадки (%):

Рсп = (1000 — V — Vf) / 10;

Рсп = (1000 – 133 — 150) / 10 = 71,7%.

Привязать к полученным характеристикам стоимость насадки совсем уж просто. Разделим цену насадки на площадь контакта и пропускную способность, в результате получим, сколько заплатили.

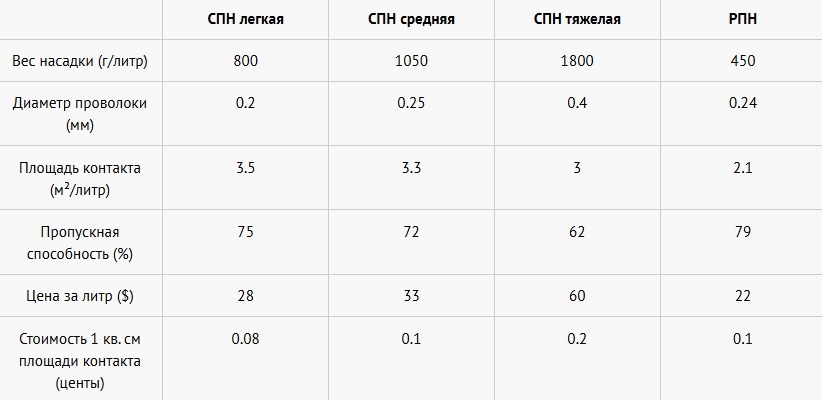

Травленая насадка СПН 3,5 из проволоки 0,25 мм стоит у производителя порядка 33$ за 1 литр. Значит, каждый квадратный сантиметр площади контакта пара с флегмой обходится в 0,1 цента, а каждый процент пропускной способности – в 46 центов. Но эти цифры мало что говорят сами по себе. Давайте сравним насадку, сделанную из разных толщин проволоки, которая имеет различный вес одного литра.

С увеличением веса одного литра насадки стоимость разделяющей способности растет, получается один и тот же результат за всё большие деньги. Кроме того, падает пропускная способность, значит, раньше наступит захлеб и в целом работать придется при меньшей производительности.

Сначала кажется, что самая выгодная насадка РПН, стоимость её разделяющей способности такая же, как и СПН среднего веса, проблема в том, что разделяющая способность в полтора раза хуже.

Среди популярных насадок таких как мочалки РПН и СПН безусловным лидером по разделяющей способности является СПН.

Это подтверждают практические выводы винокуров. Например, эксперимент по перегонке разбавленного до 40% спирта на полуметровой царге. После небольшого отбора «голов» последовательно и при одинаковых условиях было отобрано по 100 мл спирта с царгой, заполненной СПН, РПН и мочалками. В результате при применении СПН крепость отбора составила 96,4%, РПН – 94,4%, мочалок – 93,2%. Это наглядно иллюстрирует возможности этих насадок.

Если серьезный отрыв СПН в общем-то предсказуем, то большое отставание мочалок от РПН с первого взгляда не воспринимается и противоречит общепринятым догмам. Но эксперимент не сложен и все желающие могут легко его повторить.

Если же говорить о стоимости заполнения насадкой колонны, то и здесь есть чему удивиться. Для того чтобы заполнить 1,5 дюймовую колонну высотой 1 метр, понадобится или пару пыжей из мочалок и 1 литр насадки СПН стоимостью 1750 рублей, или 10 пыжей РПН длиной по 40 см, общей стоимостью 1250 рублей. Для двухдюймовой колонны высотой 60 см, имеющий тот же объем, понадобится 6 пыжей РПН на сумму 1350 рублей. Настолько ли велика экономия, как принято считать? Это больше самообман.

Анализируя возможности насадки, не стоит забывать, что несмотря на то что насадка из тонкой проволоки показывает лучшие расчетные результаты, она может сминаться. Это приведет к локальным уплотнениям, которые станут очагами захлеба или подвисания флегмы.

Оптимальным диаметром проволоки для СПН 2 – 0,2 мм, для СПН 3 – 0,22-0,25 мм, для СПН 3,5 – 0,25-0,28 мм.

Например, сравним насадку плотностью 1600 г/литр и толщиной проволоки 0,25 мм с насадкой плотностью 1200 г/литр и толщиной проволоки 0,35 мм. На первый взгляд разница не очевидна, но воспользовавшись графиками, видим, что первая насадка имеет площадь контактной поверхности около 4,5 м²/литр при пропускной способности порядка 600 см²/литр. Вторая же удерживает показатели на уровне 2,3 м²/литр и 750 см²/ литр соответственно. Очевидно, что разделяющая способность первой насадки несравнимо больше, выбор между ними становится понятным.

В заключение не лишним будет напомнить, что нельзя верить устоявшимся догмам о дешевизне и эффективности тех или иных насадок. Нужно всё пересчитывать самим, а не становиться жертвой проплаченной рекламы. Инструмент для этого мы предоставили.

Автор статьи ИгорьГор.
